175I杜瓦瓶輸出口尺寸_規格及適配指南
175I杜瓦瓶作為常用中容量低溫儲運設備，廣泛應用于科研實驗、醫療冷凍、工業低溫供液等場景，其輸出口尺寸直接決定供液適配性、傳輸效率及系統密封性，是選型與管路搭建的核心參數。該型號杜瓦瓶輸出口尺寸遵循低溫設備通用標準，結合175L級容積的供液需求優化設計，兼顧通用性與精準性，適配多領域低溫介質傳輸需求。
175I杜瓦瓶輸出口核心尺寸有明確行業常規規格，液體輸出口內徑常規為12mm，適配插管式輸油管(插管長度可配套458mm標準款)，搭配G1/2(二分)螺紋接口，這一尺寸與主流低溫管路、快速接頭兼容，可直接對接12mm內徑的304/316L不銹鋼低溫管路。氣體輸出口尺寸略小，內徑通常為8mm，螺紋規格為NPT1/4(四分)，滿足氣態低溫介質的精準輸送，適配小型氣化器、壓力調節閥等配件。
輸出口尺寸設計與175I杜瓦瓶的核心性能參數高度匹配。該型號杜瓦瓶公稱容積175L，有效容積166L左右，工作壓力分為中壓1.4MPa與高壓2.0MPa兩類，對應的輸出口尺寸可保障不同壓力工況下的介質傳輸穩定性。12mm液體輸出口在1.4MPa工作壓力下，可實現9.2Nm3/h的氣體流量與適配液體流速，避免因口徑過小導致壓力損耗或流速不足，同時防止口徑過大造成冷量泄漏。

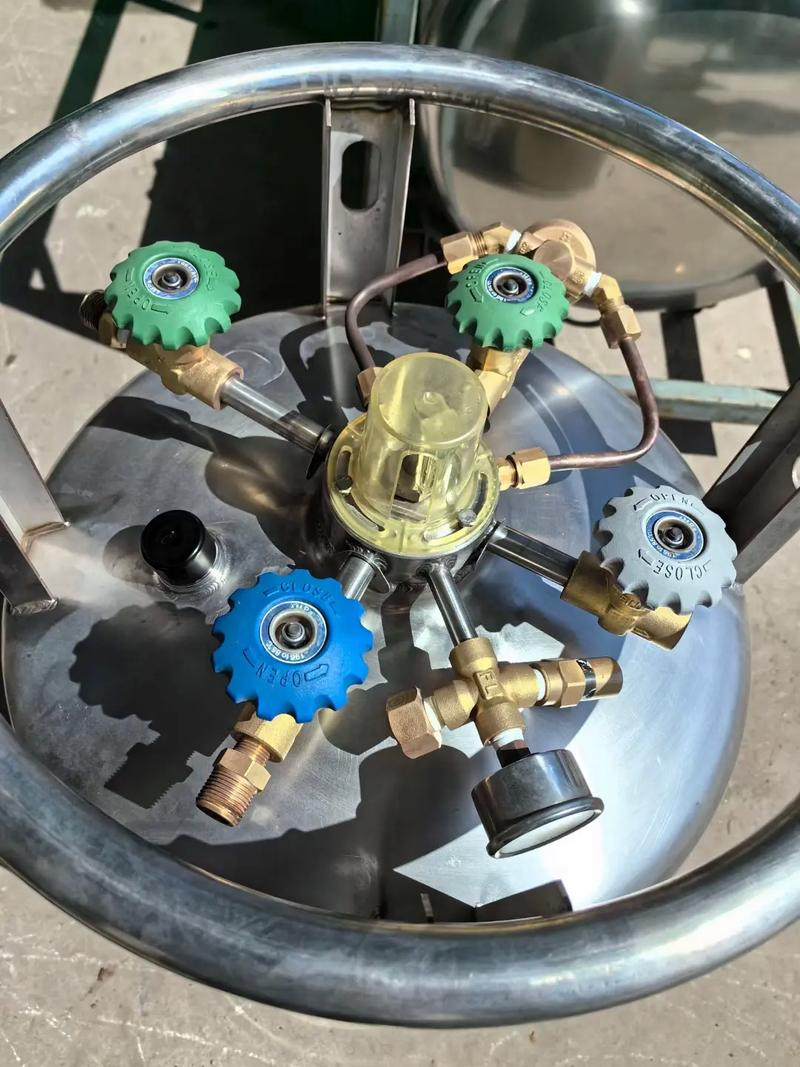

輸出口材質與結構設計進一步強化尺寸適配性與安全性。接口采用304不銹鋼一體鍛造工藝，內壁光滑無毛刺，螺紋精度符合GB/T 20801低溫管道標準，與配套接頭密封貼合度高，可有效規避低溫介質泄漏風險。部分高端款175I杜瓦瓶輸出口配備可替換接頭套件，支持在12mm與10mm內徑間切換，適配不同場景的管路需求，提升設備通用性。
實操中，輸出口尺寸需與管路、配件精準匹配，避免因尺寸不兼容影響使用。液體傳輸場景建議選用與12mm輸出口對應的低溫軟管及快速接頭，彎曲半徑不小于3倍管徑;氣體傳輸時，8mm輸出口可搭配專用節流閥，精準控制氣體流量。同時，需定期檢查輸出口螺紋磨損情況與密封件狀態，確保尺寸配合精度，維持低溫傳輸效率。
綜上，175I杜瓦瓶輸出口采用12mm(液體)、8mm(氣體)的常規尺寸設計，搭配通用螺紋接口，既適配主流低溫傳輸配件，又與設備自身性能參數完美契合。規范匹配管路與配件，可充分發揮其低溫儲運優勢，為各領域低溫介質傳輸提供安全、高效的保障，是兼顧實用性與通用性的中容量低溫設備優選。
